▷Eine Bedienungsanleitung für die Montage eines N-Steckers

Es gibt nichts Kompliziertes beim Vorgehen, es geht nur darum, die Reihenfolge der Montage der verschiedenen Elemente des N-Verbinders einzuhalten.



Es gibt zwei Hauptsituationen, in denen die Stecker auf das Kabel montiert werden müssen: Entweder bei selbst zugeschnittenen Kabeln von einer Rolle oder der vormontierte Stecker ist zu groß um durch eine Wand zu kommen. Jeder N-Stecker aus unseren Sortiment kann ohne Crimpen verriegelt werden. Es ist daher sehr einfach, Ihr Verstärkerkabel zu messen. Wenn Sie möchten, dass der N-Stecker gecrimpt wird, ist er auch bei uns erhältlich. Kontaktieren Sie uns, bevor Sie Ihre Bestellung aufgeben.

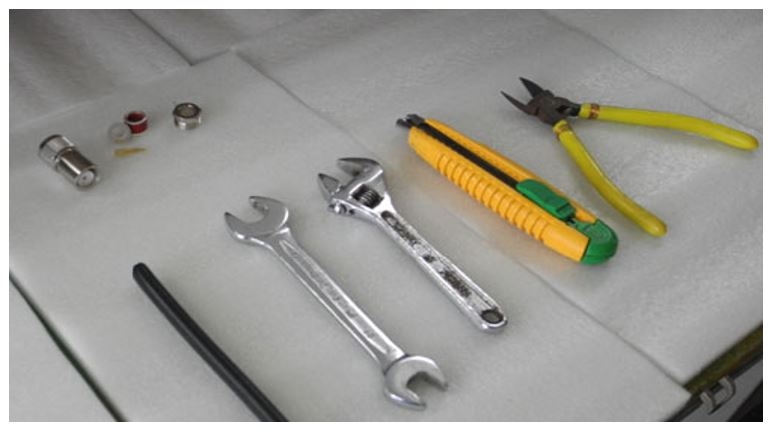

1. Benötigtes Werkzeug zum Montieren



Werkzeug GSM Repeater Koaxial Kabel


- einen Fräser (oder einen automatischen Abstreifer, praktisch und gratfrei)

- einen Gabelschlüssel

- ein Schraubenschlüssel

- eine Schneidezange

Wie Sie sehen, sind es keine schwer zu findenden Werkzeuge, die benötigt werden.




2. Das Schneiden und Abisolieren des Koaxialkabels



Werkzeug GSM Repeater Koaxial Kabel

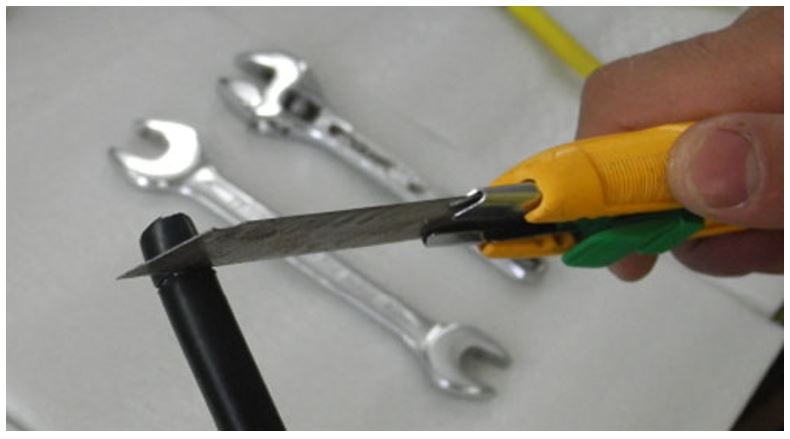

Schneiden Sie zunächst das Kabel für Ihren Verstärker auf die gewünschte Länge. Wir empfehlen Ihnen mit einem scharfen Schlag zu schneiden, um einen sauberen Schnitt zu erzielen. Anschließend entgraten, falls erforderlich.

Entfernen Sie den Außenmantel des Kabels um 8 bis 10 mm vom Ende. Achten Sie dabei, dass beim Entfernen des Mantels das Erdungsgeflecht des Kabels nicht beschädigt wird!

Bereiten Sie die Ader und das Geflecht des Kabels vor, wie in der Abbildung gezeigt wird.

Entfernen Sie vorsichtig die Blätter vom Geflecht, um die Aderisolation (den zentralen Leiter des Kaels) zugänglich zu machen, und entfernen Sie dann die Isolierung vom zentralen Leiter um 5 mm.



3. Vorbereitungen des Steckers N

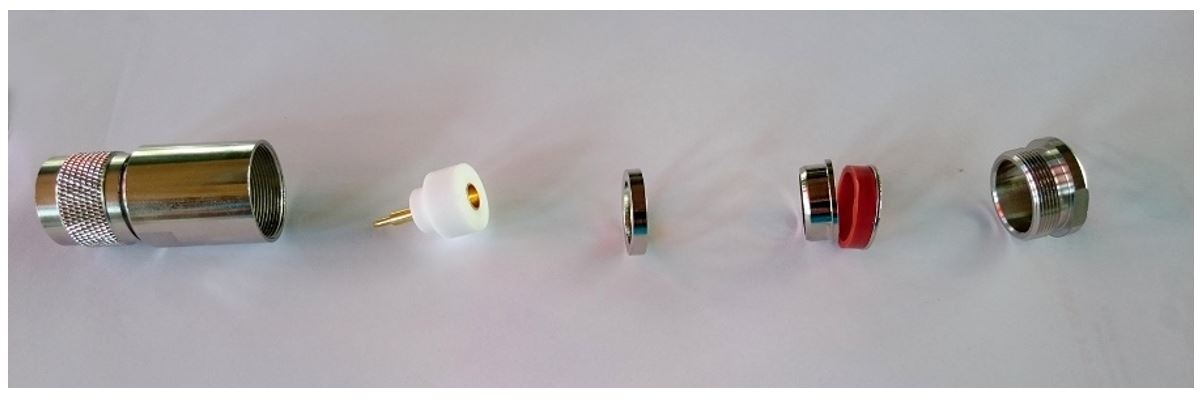

So sieht ein demontierter N-Stecker anschließend aus.

Werkzeug GSM Repeater Koaxial Kabel

Es ist eine gute Idee, die verschiedenen Elemente des N-Verbinders vor Beginn der Montage zu organisieren: Sie sparen dabei Zeit und machen keine Fehler, wenn Sie diese Reihenfolge einhalten:

- hintere Verriegelungsschraube
- Hochdruckreiniger
- Gummiring
- Halterung für das Geflecht und dessen Hochdruckreiniger
- Kontaktisolator für die Kernspitze
- Seelenpunkt
- Hauptkörper des Steckverbinders N



4. Montage des N-Steckers am Kabel

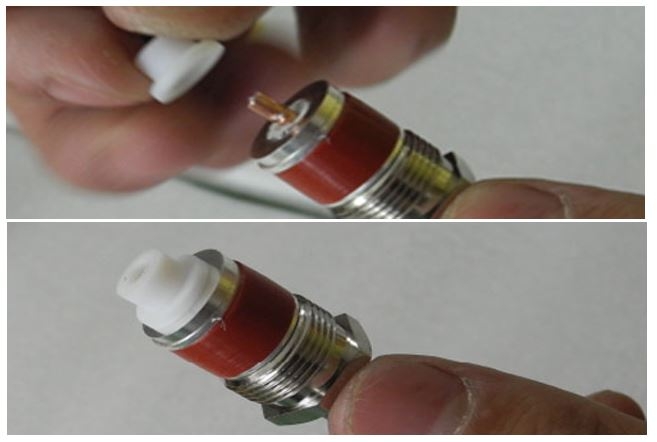

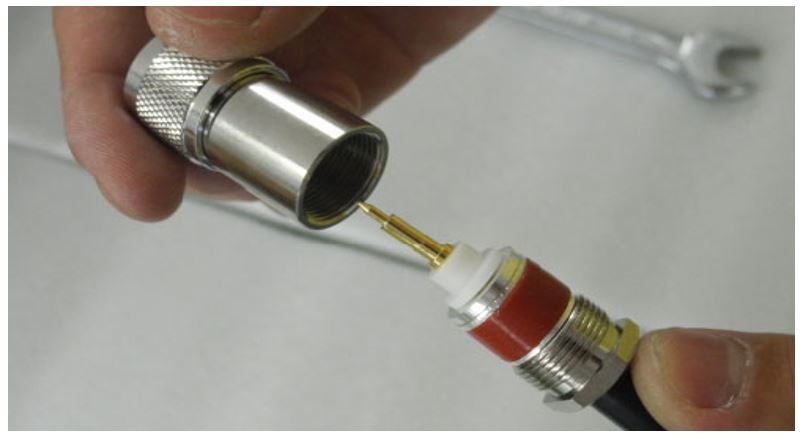

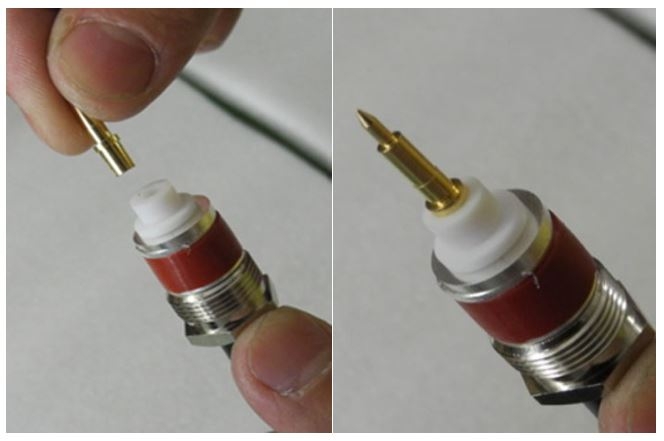

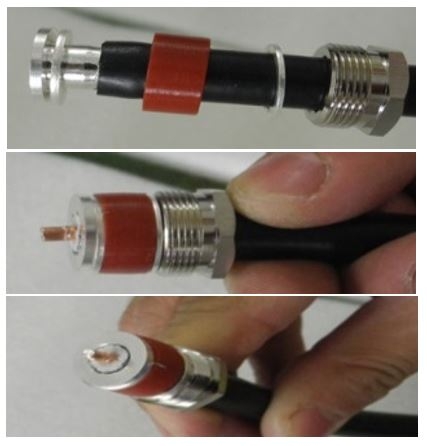

Sie können nun mit der Montage der Elemente in der Reihenfolge der oben aufgeführten Elemente fortfahren. Wir möchten Ihnen eine lange Rede ersparen, deshalb folgen Sie einfach den Schritten in Bildern:

Werkzeug GSM Repeater Koaxial Kabel

Werkzeug GSM Repeater Koaxial Kabel

Werkzeug GSM Repeater Koaxial Kabel

Werkzeug GSM Repeater Koaxial Kabel

Werkzeug GSM Repeater Koaxial Kabel

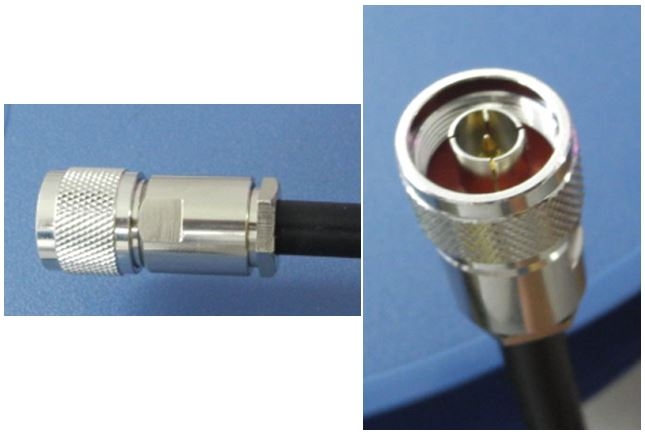

So sieht das Endergebnis aus, sobald der Stecker verriegelt ist:

Werkzeug GSM Repeater Koaxial Kabel



Hinweis: Die Stegspitze sollte verschweißt werden, um einen guten Kontakt zu erbringen. Eine Schweißnaht verhindert die Entwicklung von Oxidation zwischen dem Kernleiter und seiner Spitze, insbesondere auf langer Sicht. Dieser Schritt wird nicht in Bildern dargestellt.

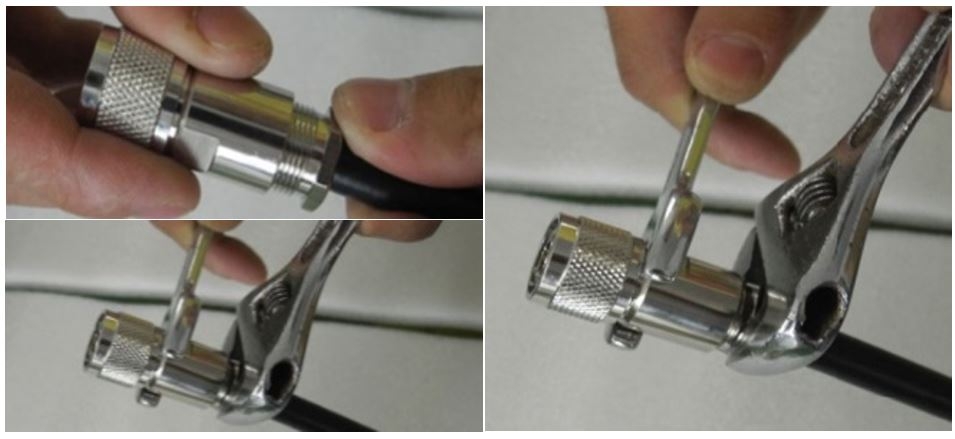

Sind alle Komponenten montiert, muss sie noch anschließend verriegelt werden. Das können Sie tun, indem man die hintern Schraube auf den Hauptkörper des N-Steckverbinders setzt und dabei den Maulschlüssel und den Schraubenschlüssel verwendet. Das Anziehen muss nicht erzwungen werden: Wenn die Schraube blockiert ist werden Sie es eindeutig fühlen können. Somit ist der Vorgang abgeschlossen.



Auf unserer Seite können Sie alle Stecker und Werkzeuge finden, die sie benötigen.

Wenn Sie weitere Fragen haben, können Sie uns jeder Zeit kontaktieren. Wir helfen Ihnen gerne!
