4G Außenantenne für 4G Repeater richtig installieren



Für Handy Empfang mit einem 4G Repeater ist sehr wichtig Ihre 4G Aussenantenne richtig zu installieren und eine qualitativ hochwerige 4G Aussenantenne zu verwenden. Zusätzlich ist es wichtig, dass Sie das bestmögliche 4G Handy Signal im Freien empfangen und die 4G Außenantenne richtig installieren. Der 4G Repeater kann nur mit dem LTE Handy Signal arbeiten, das er außen empfängt, dh. ohne 4G Handy Empfang keine Verstärkung des 4G Handy Signals im Innenraum. Sie können auch sagen: desto besser die 4G Außenantenne installiert ist, desto mehr Fläche können Sie innen mit ihrem 4G Repeater versorgen. Hier kommen meistens 4G Richtantennen in Frage.

Es ist die 4G Außenantenne Ihres 4G Repeaters die "in der ersten Reihe" steht und für den guten 4G Empfang sorgt, deshalb sollte man sich um die richtige Installation und Ausrichtung zum Sendemast von 4G Swisscom oder Salt kümmern. Wenn Sie ein paar einfache Parameter beachten, die weiter unten beschrieben werden, können Sie mit ein wenig extra Vorbereitung (ca. 3 bis 5 Minuten) bei Installation der 4G Außenantenne einen grossen Vorteil für die Funktion von Ihrem 4G Repeater herausholen.



1. 4G Außenantenne für 4G Repeater installieren

Es ist DAS Rezept für eine funktionierende 4G Repeater Installation: Machen Sie eine Testinstallation Ihres 4G Repeaters!
Danach können Sie beruhigt die Koaxialkabel verlegen und die 4G Außenantenne befestigen.

Positionieren Sie Die 4G Aussenantenne ausgerichtet auf die Sendemasten mit 4G von Swisscom, Sunrise, Salt. Führen Sie die Koaxialkabel durch ein Fenster oder einen Luftschacht verbinden Sie alle ale Koaxialkabel und versorgen Sie den 4G Repeater mit Strom. Schalten Sie Ihren 4G Repeater ein, um zu sehen, ob alles ordnungsgemäß funktioniert.

Sie haben guten 4G Empfang! Dann ist die Position der 4G Außenantennen richtig. Sie können nun den 4G Repeater ausschalten, dann Ihre Außenantennen dauerhaft befestigen und die Koaxialkabel verlegen. Fertig, Ihr 4G Repeater funktioniert und die 4G Außenantenne ist installiert!

Ist der 4G Empfang nicht besser? Hat Ihre 4G Repeater Installation Rückkopplungen? Dann müssen Sie eine bessere Position für die 4G Außenantenne und Innenantennen Ihres 4G Repeaters finden. Mit der Testinstallation ist es sehr einfach und schnell möglich, die richtige Antennenposition für den besten 4G Empfang mit Swisscom, Salt und Sunrise zu finden: Standort wechseln und die Funktion des 4G Repeaters erneut testen, bis Sie die optimalen Handy Empfang haben und Ihre 4G Außenantenne richtig ausgerichtet ist. So vermeiden Sie die gesamte 4G Repeater Installation neu zu machen.



2. Das beste 4G Außensignal finden

Mit Ihrem Handy ist es möglich, die 4G Signalstärke zu messen: Sie können die Balkenanzeige auf Ihrem Handy Display verwenden oder den genauen 4G Signalwert, ausgedrückt in dBm, ablesen. Diese zweite Option ist genauer. Da es sich um eine negative Skala handelt, wird das beste 4G Handysignal durch die kleinste Zahl angegeben. Zum Beispiel: -46 dBm ist viel besser als -102 dBm.

Wie im Diagramm unten gezeigt, testen Sie mehrere 4G Außenantennen Standorte von A bis E um Ihre Außenantenne richtig zu installieren. Im Beispiel auf dem Bild wäre es der Punkt E, mit dem besten 4G Handy Empfang. Am besten Sie messen den Handy Empfang hoch wie möglich, z.B auf dem Dach, und natürlich dort wo Sie eine 4G Außenantenne anbringen können.

Wie installiere ich meine 4G Aussenantenne richtig?

Sie können auch Apps für Ihr Android / IPhone nutzen:

iPhone : Cellular Network Signal Finder vom App Store herunterladen.
Android : z.b. CelMap oder Netmonitor Google Play Store.



3. Den nächsten 4G Sendemast finden

Die 4G Außenantenne muss auf den Sendemast ausgerichtet sein um richtig zu funktionieren. Es daher essentiel den nächsten 4G Sendemast zu finden. Idealerweise ist der 4G Sendemast sichtbar, dh. in Sichtweite ohne nennenswerte Hindernisse dazwischen.

In ländlichen Gebieten wird in der Regel eine 4G Richtantenne als Außenantenne verwendet. Im besten Fall haben Sie freie Sicht auf den Sendemast, es muss aber nicht sein. Die 4G Richtantenne muss aber auf jeden Fall auf den Sendemast ausgerichtet sein. Wald, Bäume, hohe Gebäude haben einen grossen Einfluss auf den 4G Handy Empfang.

In städtischen Gebieten, in denen zahlreiche 4G Sendemasten stehen, ist es besser eine  4G Panel-Außenantenne zu benutzen. Da die 4G Aussenantenne in der Lage ist, Handy Signale über eine größere Fläche aufzunehmen, ist die Ausrichtung der 4G Antenne einfacher, aber es ist trotzdem wichtig, ihre Hauptfläche auf das stärkste empfangene Handy Signal von dem nächst gelegenen 4G Sendemast auszurichten.

Im Netz können Sie die 4G Sendemasten unter folgenden Links unter eingabe Ihrer Adresse finden:

Benutzen Sie zusätzlich die Apps auf Ihrem Handy um die 4G Außenantenne richtig zu installieren.



4. 4G Außenantenne und 4G Innenantenne gut gegeneinander abschirmen

Haben 4G Außenantenne und Innenantenne Funkkontakt (Rückkopplungen) wird Ihr 4G Repeater System nicht richtig oder gar nicht funktionieren.
Zu Ihrer Sicherheit schaltet der 4G Repeater im Extremfall sogar ab.

Ein 4G Repeater ist ein Funksystem, dass das 4G Handy Signal empfängt, verstärkt und sendet.
Jede 4G Antenne (Innenantenne und Außenantenne) sendet und empfängt das 4G Handy Signal von z.B. Swisscom. Wenn die 4G Außenantenne zu nahe an der Innenantenne installiert wird, entstehen Rückkopplungen.
Sie können sich das vorstellen wie bei einer Musikanlage: Es entsteht ein pfeifen weil das Mikrofon die Klänge der Lautsprecher wieder aufnimmt, diese werden dann von den Lautprechern wieder ausgestrahlt, das Mikrofon nimmt Sie wieder auf usw.
Bei 4G Repeatern spricht man von Selbstoszillation statt von Rückkopplung, aber es ist dasselbe Prinzip, mit den gleichen Folgen: Pfeifen und mögliche Störung des 4G Sendemasten.

Ihr 4G Repeater verfügt über eine automatische Regelung des 4G Signals, die die Verstärkung automatisch anpasst. Es ist zusätzlich möglich, die Verstärkung manuell zu dämpfen, aber das bedeutet, dass Ihr 4G Repeater mit reduzierter Leistung arbeitet.

Nehmen wir wieder das Beispiel der Rückkopplung von einem Musiksystem: Wenn es pfeift, können Sie die Lautstärke herunterdrehen, um das Pfeifen zu stoppen. Aber nach einer Weile, wenn man die Lautstärke zu stark herunterdreht.... gibt es überhaupt keinen Sound mehr für das Publikum! Die Lösung ist daher, den Abstand zwischen Mikrofon und Lautsprechern zu vergrößern, um eine Rückkopplung zu vermeiden.

Für einen 4G Repeater ist es dasselbe: Es ist notwendig, die 4G Außenantenne und  4G Innenantenne voneinander zu isolieren.



5. Das Prinzip der Rückkopplung (oder Selbstoszillation) bei 4G Antennen

Wenn Ihre 4G Außenantenne und Innenantennen so installiert sind das sie das Handy Signal durchschleifen, kann Ihr 4G Repeater das 4G Handy Signal nicht mehr Empangen. Im besten Fall geht er in den Selbstschutz-Modus über, bis er neu gestartet wird. Auf der Abbildung sehen Sie den Effekt der als Selbstoszillation oder Rückkopplung bezeichnet wird:

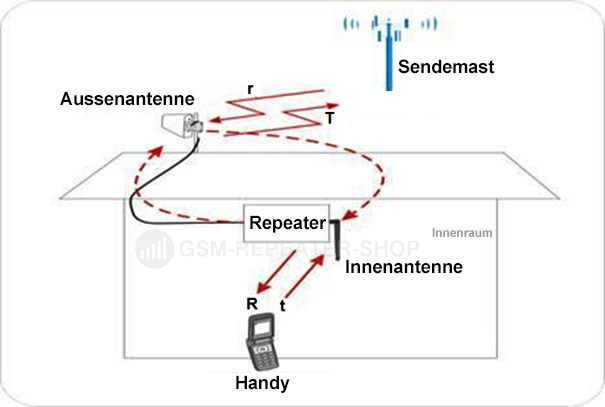

Das Prinzip der Rückkopplung

Wie oben gezeigt, empfängt die 4G Außenantenne das Downlink-Signal (r) von dem 4G Sendemast und leitet es an den 4G Repeater. Dann wird das neu verstärkte Signal (R) über die 4G Innenantenne an Ihr Handy gesendet.
Wenn der Abstand zwischen der 4G Außenantenne und der Innenantenne nicht ausreicht, wird das verstärkte 4G Handy Signal, das die 4G Innenantenne sendet (R) wieder von der 4G Außenantenne aufgenommen.
Das gleiche gilt für das Handy Signal (t) vom Handy zum Sendemast: Das verstärkte Signal (T) wird von der Innenantenne wieder aufgenommen.

Dies kann verhindert werden, indem man die beiden folgenden Empfehlungen einzeln oder zusammen befolgt:



  • a. Lösung für Rückkopplung bei 4G Repeatern bei geringem Abstand 4G Antennen

Entfernen Sie die 4G Außenantenne so weit wie möglich von der Innenantenne. Allgemein wird davon ausgegangen, dass ein Abstand von 10 Metern zwischen der 4G Außenantenne und der Innenantenne einen ausreichenden Schutz vor Rückkopplungen bietet.
Jeder Handy Verstärker wird mit 10 m Koaxialkabel geliefert, damit Sie Rückkopplungen vermeiden können.
Wenn Sie eine längere Koaxialkabel benötigen benötigen, klicken Sie bitte hier.

Bei 4G Repeater Installionen mit mehreren 4G Innenantennen, ist es Erfahrungsgemäss die Innenantenne, die der 4G Außenantenne am nächsten ist, die für Rückkopplung sorgt.

Es kann sein das die Entfernung optimal ist, aber die Rückkopplung noch nicht aufgehoben ist. Überprüfen Sie, ob Fenster, Velux, Vordächer, Holzpaneele, Gitter oder andere Oberflächen- oder funkwellendurchlässige Öffnungen in der Nähe sind, die für die Rückkopplung verantwortlich sein könnten.

In diesem Fall müssen Sie die Isolation der Außenantenne durch Baumasse beachten.



  • b. Lösung für Rückkopplung bei 4G Antennen durch zu wenig Baumasse

Als "Baumasse" bezeichnen wir jedes Material, das für Handywellen nicht oder nur wenig durchlässig ist. Zum Beispiel: Metallpaneele (z. B. Hangars), Stahlbetonwände oder -decken, sehr dicke Altbauwände, Bleiplatten, Metallgitter oder mit dem Boden verbundene Drahtgeflechte.

Es ist wichtig ausreichend Baumasse, Isolation zwischen der 4G Außenantenne und der Innenantenne zu haben und so Rückkopplungen zu vermeiden.



  • c. Andere Lösungen für Rückkopplungen bei 4G Repeatern

Die beiden oben genannten Lösungen (Abstand und Baumasse) sind perfekt kombinierbar, um eine bestmögliche Isolierung der 4G Außenantenne und Innenantenne zu erreichen und somit Rückkopplung zu vermeiden.

Einige Beispiele zum besseren Verständnis:

  • nur 6 m Abstand zwischen 4G Außenantenne und Innenantenne, aber auch 2 tragende Wände sollten reichen um Rückkopplung zu vermeiden.
  • 4G Aussenantennen auf der gleichen Ebene, aber 10 m voneinander entfernt, mit 2 Türen dazwischen: Rückkopplung ist unwahrscheinlich, bleibt aber wegen der Türen möglich (z.B. wenn sie aus Holz sind oder im Sommer immer offen stehen).
  • Eine weitere Lösung ist die 4G Außenantenne so zu installieren, das sie alle 4G Innenantennen im Rücken hat. Die 4G Außenantenne ist auf dem Nordende des Gebäudes installiert und nach Norden ausgerichtet, alle Innenantennen liegen südlich von der 4G Außenantenne.
  • Auch ist wichtig zu beachten das die 4G Außenantenne so ausgerichtet ist, das sie das bestmögliche Hnady Signal empfängt, das beugt vor, dass das Signal in der Rückkopplung das stärkste Signal ist.

Denken Sie daran, wenn Sie während Ihrer Tests mehrere mögliche Standorte für Ihren 4G Repeater und Ihre 4G Aussenantennen ausprobieren und den mit dem besten 4G Handy Signal zu wählen.

6. 4G Außenantenne für 4G Repeater richtig installieren

Abhängig von der Art der 4G Außenantenne, die Sie mit Ihrem 4G Repeater Set erhalten haben, sind einige Punkte zu beachten.



  • a. Montage und Befestigung der 4G Außenantenne

Extrem einfach, denn die Montageplatte und ihre Schrauben werden mit der 4G Antenne mitgeliefert. Sie benötigen lediglich einen Flachschlüssel oder eine Universalzange.

Installieren der 4G Aussenantenne
4G Richtantenne installieren

  • b. Aufbaurichtung der 4G Außenantenne (Polarisation)

Richtige Ausrichtung der 4G Panelantenne

Richtige Ausrichtung der 4G Richtantenne

Achten Sie immer darauf, dass dasKoaxialkabel
der 4G Außenantenne nach unten herauskommt.
Die 4G Richtantenne muss vertikal ausgerichtet sein.



Ist die 4G Außenantenne eine 4G Richtantenne (Yagi oder Yagi Super), beachten Sie die Richtung des roten Pfeils auf der Rückseite der der 4G Außenntenne für einen korrekten Kondenswasserfluss: Der rote Pfeil muss nach oben zeigen, wie in der Zeichnung unten gezeigt:

4G Richtantenne ausrichetn

  • c. Ausrichten der 4G Außenantenne

Die große Kunststofffläche der 4G Außen-Panelantenne ist die "Austauschzone" der 4G Antenne: dort wird das 4G Siganl Empfangen.
Diese Fläche muss in Richtung der in der Nähe befindlichen Sendemast ausgerichtet werden, in der Richtung, die das stärkste 4G Handy Signal liefert.
Bei 4G Richtantennen muss die Spitze der 4G Außenantenne in die Richtung des 4G Sendemasten zeigen.

4G Aussenantenne richtig ausrichten

  • d. Achten Sie auf Hindernisse bei der Ausrichtung der 4G Außenantenne

Dies ist besonders wichtig für 4G Richtantenne vom Typ Yagi. Die Spitze Ihrer 4G Außenntenne muss zum Sendemast zeigen.

Es sollten möglichst wenig topografische und bauliche Hindernisse zwischen der  4G Richtantenne und dem 4G Sendemast sein, natürlich lässt es sich oft nicht komplett vermeiden, dann ist es angeraten die 4G Außenantenne möglichst hoch zu installieren, um die Funktion Ihres 4G Repeaters installieren.

Hier ist es wichtig das 4G Außensignal vorher gut zu testen. Ist das Handy Signal sehr schwach, ist die richtige Richtung der Außenantenne plus die stärke des Handy Verstärkers ausschlaggebend. Diese einfache Formale kann helfen: Je schwächer das Handy Signal, desto stärker muss die Aussenantenne und der Repeater sein.



  • e. Besonderheiten bei 4G Panel-Außenantennen

Bei flachen 4G Außenantennen (Paneltyp), wie oben beschrieben, muss die Empfangsseite zum nahe gelegenen Sendemast zeigen. Die Ausrichtung ist weniger kritisch als bei 4G Richtantennen, jedoch sollte die Panelantenne immer so nah wie möglich am Signal positioniert werden.

Wenn Sie sich nicht sicher sind, woher das stärkste 4G Handy Signal kommt, fahren Sie mit aufeinanderfolgenden Tests fort, indem Sie die Antennenhalterung (um ihre Befestigungsachse) drehen bis das stärkste Handy Signal auf Ihrem 4G Repeater erscheint.

Nun sollte die Installation Ihrer 4G Außenantenne gut mit Ihrem 4G Repeater zusammen arbeiten.

Da jede 4G Außenantennentyp seine eigenen Vor- und Nachteile hat, ist es manchmal schwierig, die richtige Wahl zu treffen.
Damit unsere 4G Repeater optimal funktionieren, bieten wir verschiedene 4G Aussenantennen an, die exakt auf die Gegebenheiten Ihres Standortes abgestimmt sind: So können wir auf jeden Einzelfall eingehen und Ihnen den besten 4G Handy Empfang mit Ihrem Provider Swisscom, Salt oder Sunrise garantieren. Sprechen Sie uns zu diesem Thema an, unser Team kann Ihnen helfen!
